4 Válcovny s vysokými úzkými pásy Reverzibilní

Vysoké válcovací stolice úzkých pásů GRM-S 4 reverzibilní z továrny GRM Rolling Mill jsou určeny propřesné válcování úzkých pásů do šířky 140 mm. Tato válcovací stolice, vybavená reverzibilní válcovací strukturou, PLC, dotykovou obrazovkou a servo řídicím systémem, umožňuje víceprůchodové válcování dělených pásových materiálů s vynikající přesností tloušťky, rovinností pásu a kvalitou hran. Je ideálním řešením pro vysoce hodnotné aplikace vyžadující jak přesnost, tak flexibilitu výroby.

Odeslat dotaz

Popis výrobku

Jednostojanové reverzní frézy GRM jsou vhodné pro přesné válcování různých materiálů včetně křemíkové oceli, nerezové oceli, slitin hliníku a slitin titanu. Režim reverzibilního válcování umožňuje flexibilní plánování průchodu podle vlastností materiálu a cílové tloušťky.

Díky kompaktnímu uspořádání a vysokému poměru ceny a výkonu je mlýn vhodný zejména pro malo až středně sériovou výrobu, aplikace výzkumu a vývoje a zpracování s více specifikacemi.

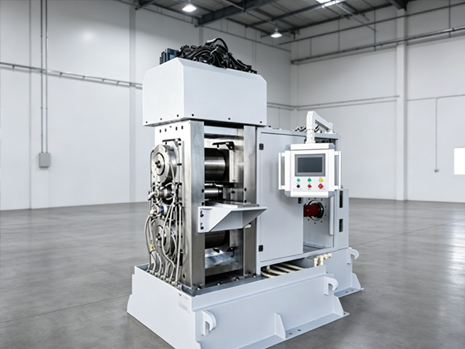

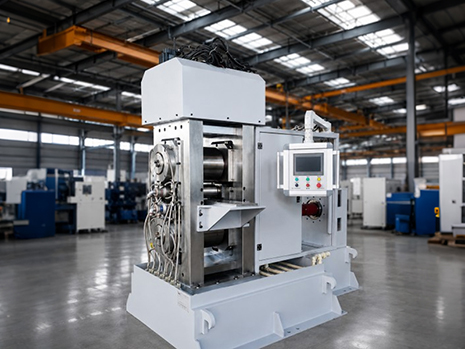

4-high narrow strip reversing mill overview

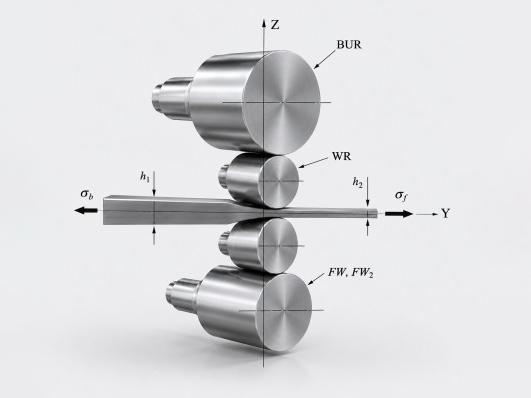

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Použitelné materiály

Stříbrné a stříbrné slitinové pásky

Pásky z hliníkové slitiny

Plátované pásy na bázi hliníku

Pásky z nerezové oceli

Pásky ze silikonové oceli

Titanová slitina a titanové plátované pásky

Konfigurace

Jedna přijímací plošina na vstupní i výstupní straně

Hlavní jednotka 4-vysoké reverzní válcovací stolice

Nezávisle poháněné horní a spodní válce pro asynchronní válcování

Integrovaný řídicí systém PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

Technické údaje

Typ stojanu	4-vysoká jednostojánková obracecí fréza
Vstupní tloušťka	0,5 – 10 mm
Výstupní tloušťka	0,2 – 0,8 mm
Šířka pásu	100 – 140 mm
Tolerance tloušťky	±0,015 mm
Mazání ložisek	Automatické olejové mazání s uzavřeným okruhem
Průměr zálohovací role	Φ300 × 200 mm
Průměr pracovního válce	Φ120 × 200 mm
Rychlost návrhu	0 – 0,4 m/s
Rolling Force	≥ 80 T

Výhody

Reverzibilní rolovací design

Flexibilní řízení průchodu pro různé materiály a rozsahy tloušťky.

Vysoce přesné ovládání

4 vysoké oboustranné válcovací stolice pro úzké pásy jsou vybaveny plným servopohonem a řídicím systémem PLC, dosahující přesnosti tloušťky až ±0,015 mm.

Kompaktní konstrukce stojanu na mlýn

Uspořádání jednoho stojanu s malým půdorysem, ideální pro malou a středně sériovou výrobu s více specifikacemi produktů.

Možnosti

Elektromagnetický systém ohřevu role (150–250 °C)

Umožňuje přepínání mezi režimy válcování za studena a válcování za tepla.

Konverzní struktura 4-vysoká na 2-vysoká

Vyhrazeno pro budoucí rozšíření procesů a aplikace válcování za tepla.

FAQ

Q1: Jaká je maximální šířka pásu?

GRM: Maximální šířka pásu je 140 mm, navrženo pro přesné válcování úzkých pásů.

Q2: Může mlýn zpracovávat nerezovou ocel a křemíkovou ocel?

GRM: Ano. Naše 4 vysoké oboustranné válcovací stolice pro úzké pásy jsou vhodné zejména pro obtížně válcovatelné materiály, jako je nerezová ocel a silikonová ocel.

Q3: Může mlýn pracovat s linkami pro žíhání nebo moření?

GRM: Ano. GRM může poskytnout integrovaná řešení včetně žíhacích linek, mořicích systémů a zařízení pro manipulaci se svitky.

GRM se specializuje na přesná řešení válcování úzkých pásů a poskytuje zařízení s vysokou přesností, spolehlivostí a hospodárností. Kromě jednostolicových obracecích stolic nabízíme také kompaktní vícestolicové válcovací stolice, průběžné válcovací linky a přizpůsobené systémy zpracování kovů.
Kontaktujte nás ještě dnes pro řešení válcování na míru pro vaše požadavky na materiál a výrobu.
