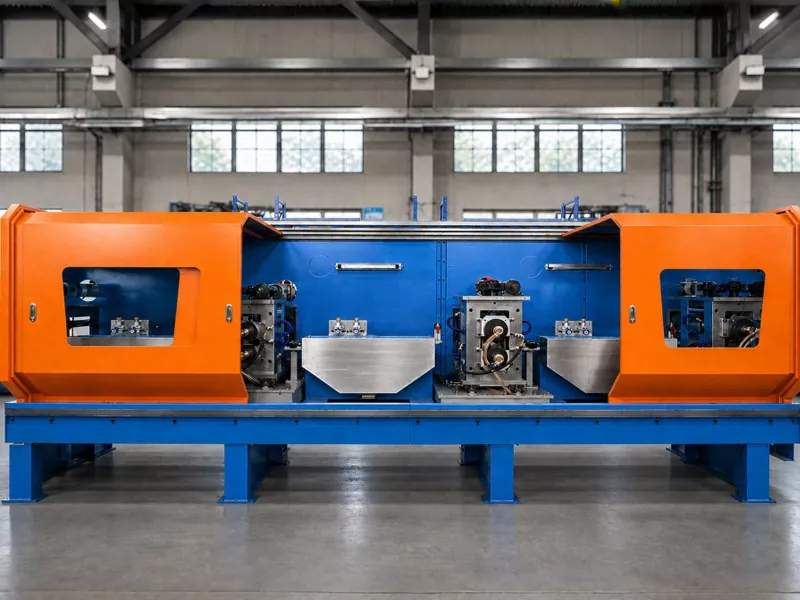

CTC Continuous Transponed Conductor Line

Řada GRM Rolling Mill CTC Continuously Transposed Conductor Line se může pochlubit stabilním provozem a vysokou přesností, podporuje nastavení rychlosti a přizpůsobené konfigurace a je široce použitelná pro výrobu přesných drátů v transformátorech, nových energetických vozidlech, domácích spotřebičích, lékařských a leteckých elektrických polích. Kontaktujte nás!

Odeslat dotaz

Popis výrobku

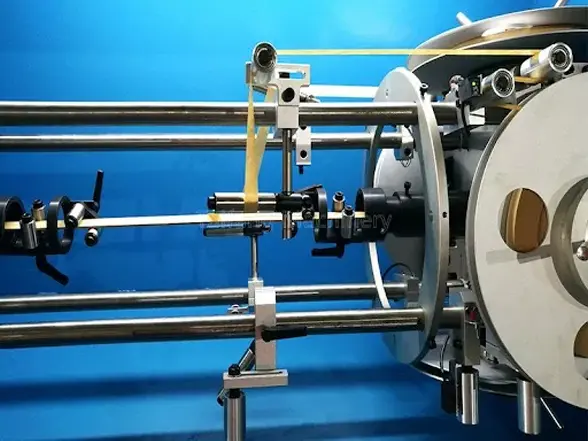

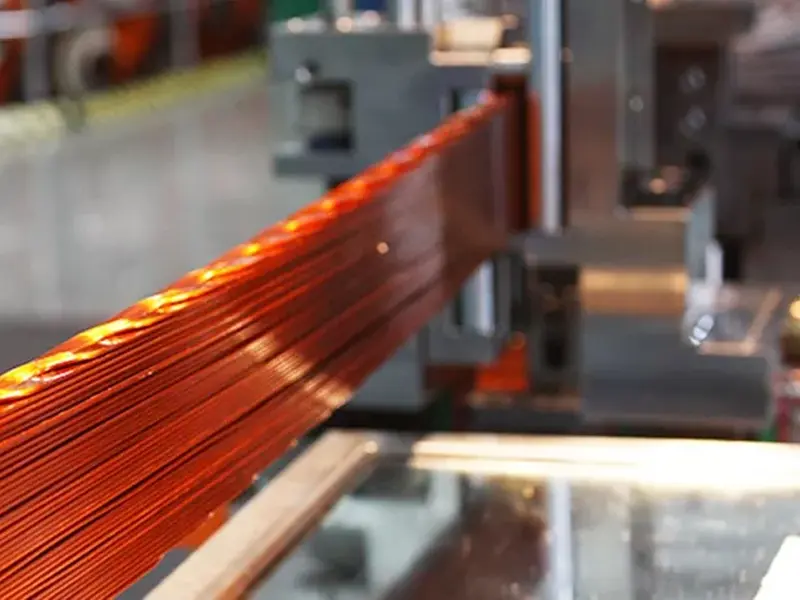

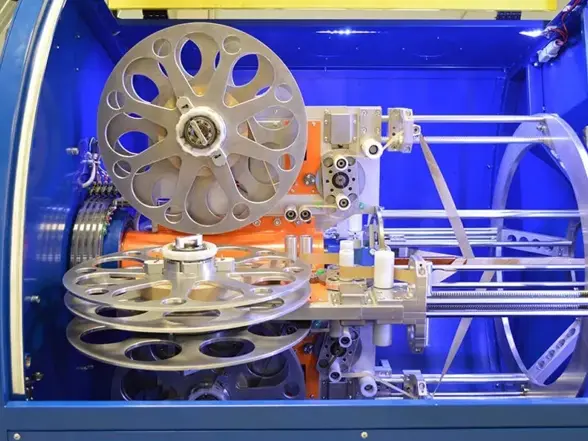

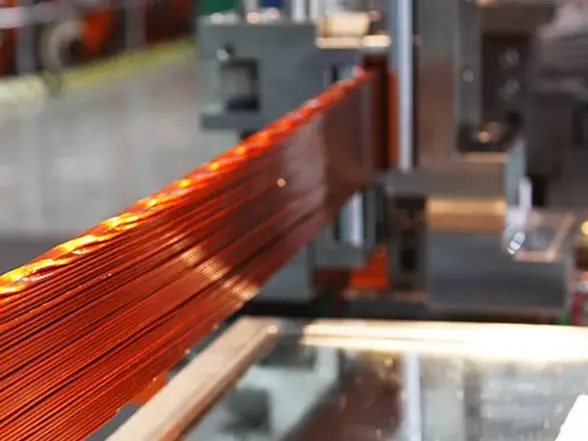

CTC Continuously Transposed Conductor Line společnosti GRM Rolling Mill nepřetržitě transponuje 5 až 47 pramenů potažením za studena opracovaných plochých měděných drátů bez obsahu kyslíku izolačním lakem a jejich obalením izolačním papírem a dalšími izolačními materiály. Vodiče jsou pak spleteny do kompaktního a úhledně uspořádaného svazku vodičů obdélníkového průřezu.

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

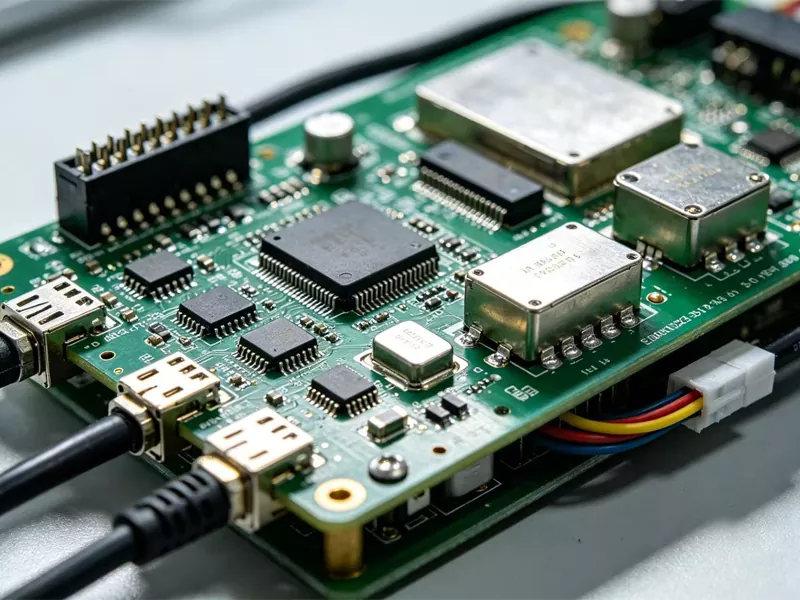

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Aplikační průmysl

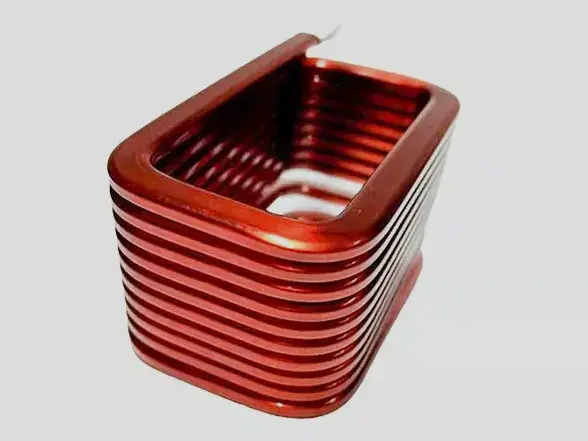

1. vinutí transformátoru

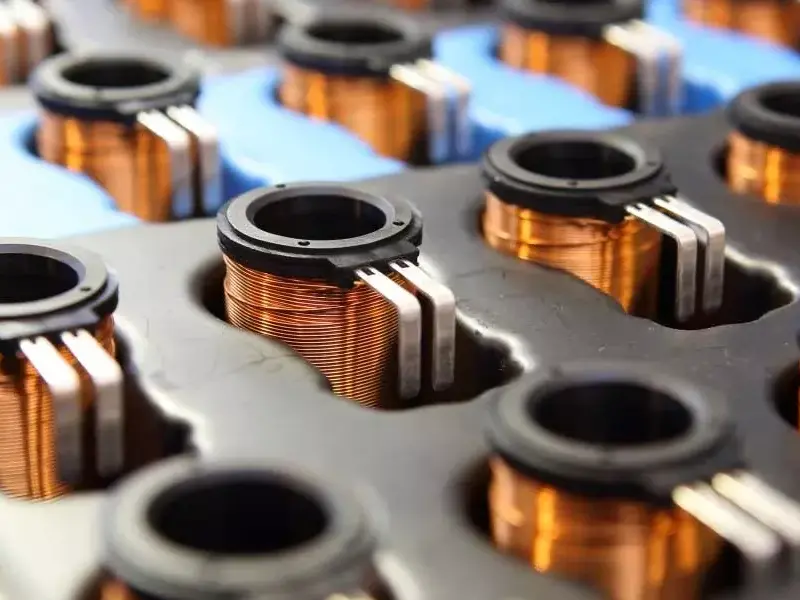

2. EV komponenty

3. Domácí spotřebiče

4. Zdravotnické prostředky

5. Letecké elektrické sestavy

Hlavní procesní tok

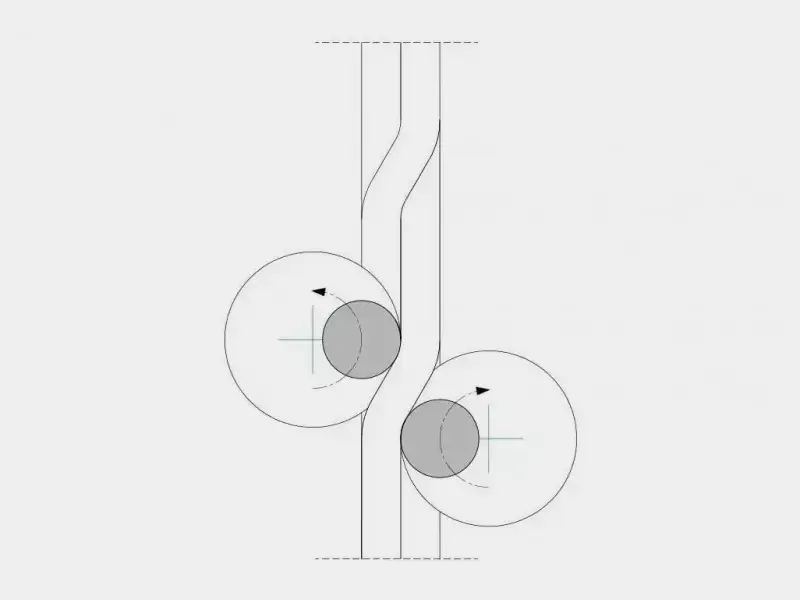

Výplata→Paralelní vedení→Přesná transpozice→Obalení izolace (volitelné)→Navíjení

Technické specifikace

Parametry jednoho vodiče	Min	Max
Tloušťka	1,15 mm	3,15 mm
Šířka	3,0 mm	12,5 mm
Poměr šířky/tloušťky	3:1	8:1
Tloušťka smaltu	0,08 mm	0,18 mm

Parametry vodiče CTC	Min	Max
Rychlost výroby	1 m/min	15 m/min
Počet vodičů	5 (liché)	47 (liché)
Výška (mm)	5.0	80.0
Šířka (mm)	6.0	26.0
Rozteč transpozice (mm)	20	280
Poměr výška/šířka	1:3	8:1
Rychlost posunu transpozice	colspan=“2”	150x/min

Klíčové vlastnosti

1. Přesný transpoziční systém pro stabilní vyrovnání vodičů

2. CTC Continuously Transposed Conductor Line může být kompatibilní s plochými měděnými vodiči potaženými smaltem

3. Volitelná jednotka pro balení izolačního papíru

4. Servo řízený napínací a navíjecí systém

Technické výhody

Výrobní závod GRM je vybaven on-line povlakovacími a kontrolními systémy schopnými zpracovávat speciální magnetické dráty s vícevrstvými emailovými povlaky. Zpracování čerstvého povlaku ve stejném zařízení zlepšuje výkon elektrického odporu a zlepšuje kvalitu povrchu vodiče. Nepřetržité online monitorování dále zajišťuje rozměrovou konzistenci a dlouhodobou provozní stabilitu.

FAQ

1. Co je vodič CTC?

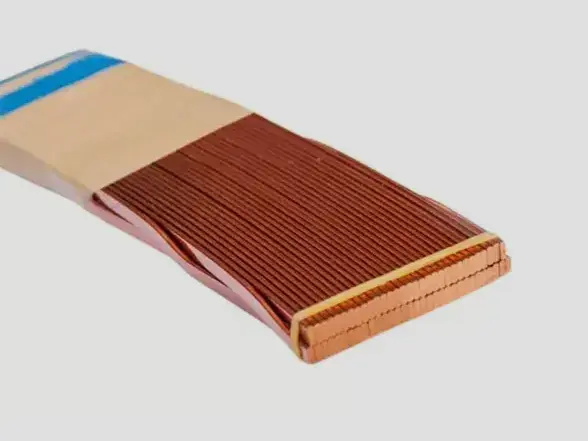

CTC (Continuously Transposed Conductor) je svazek obdélníkových vodičů vyrobený souvislou transpozicí více izolovaných plochých vodičů pro snížení ztrát vířivými proudy v transformátorech.

2. Jaké materiály dokáže linka zpracovat?

Řada je určena především pro smaltované bezkyslíkaté ploché měděné vodiče a související materiály magnetických drátů.

3. Lze stroj přizpůsobit?

Ano. GRM poskytuje přizpůsobené konfigurace podle rozměrů vodičů, výrobní rychlosti, izolační struktury a uspořádání závodu.

Jste připraveni upgradovat výrobu magnetického drátu?

Kontaktujte GRM pro přizpůsobená řešení výroby vodičů CTC šitých na míru pro přesné zpracování plochých vodičů, aplikace transformátorů a pokročilou výrobu magnetových vodičů.
