Výrobní linka PV přípojnicové pásky

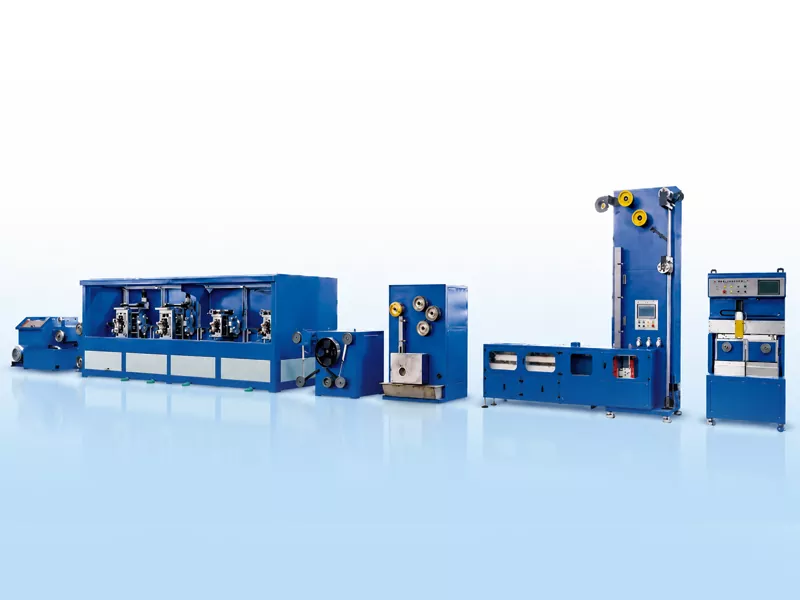

Výrobní linka na páskové přípojnice GRM PV je navržena tak, aby nepřetržitě zpracovávala bezkyslíkatý měděný kulatý drát TU1 na vysoce přesnou pocínovanou plochou vodivou pásku. Linka je vhodná pro výrobu FV propojovacích pásků, přípojnicových pásků a reflexních přípojnicových pásků.
Kompletní linka integruje tažení drátu, přesné válcování, kontinuální žíhání, úpravu tavidlem, žárové pocínování a automatické navíjení. Pomáhá výrobcům PV pásky kontrolovat přesnost šířky a tloušťky, kvalitu pocínování, přímost pásu a konzistenci navíjení.
Linka na výrobu přípojnicových pásek GRM je přibližně 26 m dlouhá a 3 m široká, s celkovou hmotností linky asi 14 tun. Návrhová rychlost může dosáhnout až 150 m/min, v závislosti na velikosti měděného drátu, rozměrech hotové pásky, rychlosti pocínování a způsobu navíjení. Za typických výrobních podmínek může měsíční produkce dosáhnout přibližně 60-80 tun.

Odeslat dotaz

Popis výrobku

Od měděného drátu po hotovou pásku přípojnic

Výrobní linka PV přípojnicové pásky používá jako surovinu hlavně měděný drát. Drát je nejprve tažen na požadovaný průměr pro válcování a poté je formován do plochého pásu přesným válcováním na více stojanech. Po válcování prochází měděný pás kontinuálním žíháním, aby se upravily jeho mechanické vlastnosti, následuje úprava tavivem a žárové pocínování. Nakonec je hotová páska navinuta automatickým navíjecím systémem na cívky nebo palačinkové cívky.

Kreslicí stroj

Měděný drát je tažen průvlaky na průměr 2,6-3,0 mm, připraven k válcování.

Stojan na 4 role

Kulatý měděný drát je svinutý do plochého pásu s kontrolovanou přesností šířky a tloušťky.

Žíhání

Pro zlepšení mechanických vlastností měděné pásky se používá zkratové žíhání s ochranou inertním plynem a chlazením cirkulující vodou.

Pocínování

Používá se žárové pocínování. Vzduchové nože řídí tloušťku vrstvy cínu a chladicí ventilátory pomáhají stabilizovat kvalitu povrchu. Tloušťka jednostranného pocínování: 0,01-0,025 mm.

Automatická výměna cívky

Mezi volitelné funkce patří servoposuv, automatická výměna cívky, automatické řezání a automatické lepení.

Přesné nabírání

Navíjení cívky: do 30 kg.

Navíjení palačinkové cívky: volitelně 1-2 kg.

Výzkum a vývoj a patenty

Od roku 2015 GRM pokračuje ve vývoji výrobního zařízení pro FV propojovací pásku a pásku přípojnic. Společnost získala několik technických patentů souvisejících s přesným válcováním, integrací výrobní linky a výrobními procesy PV pásky.

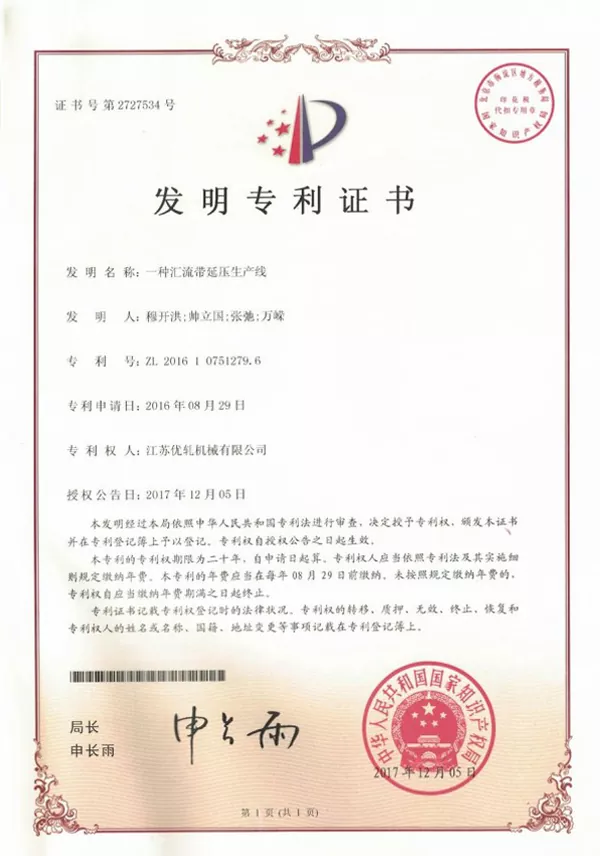

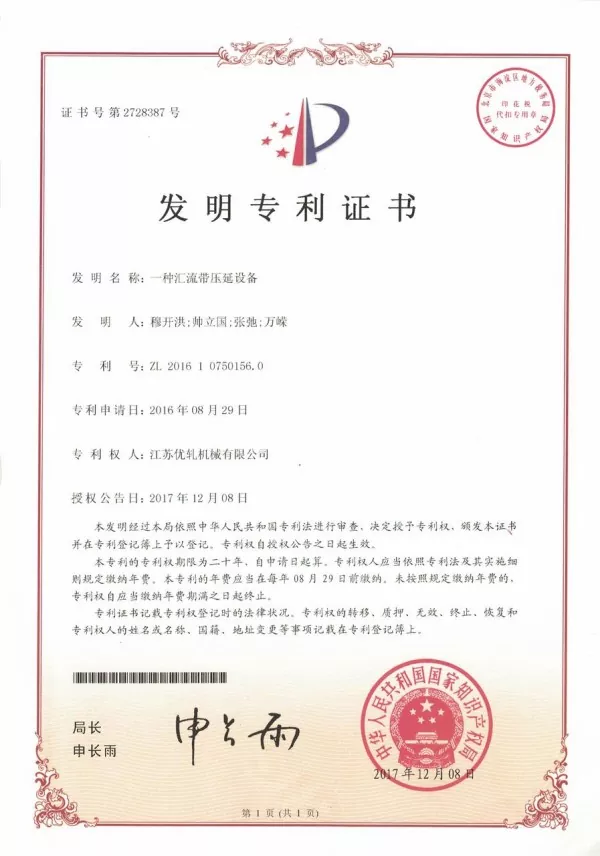

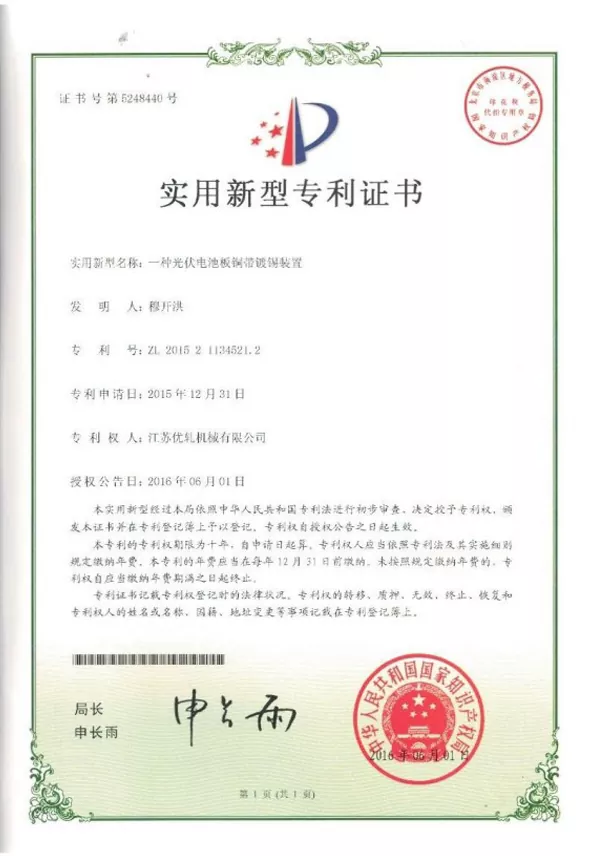

Patentované technologie GRM pro zařízení na výrobu PV pásek

Klíčové vlastnosti

Nepřetržitá výroba od vstupu měděného drátu až po výstup hotových pocínovaných přípojnicových pásků.
Zlepšená rozměrová konzistence, jednotnost povlaku a kvalita navíjení.
Koordinace napětí a automatický příjem pomáhají snížit přerušení výroby a manuální zásahy.
Podporuje výrobu standardních pásek přípojnic i reflexních pásků přípojnic pro různé požadavky na materiál fotovoltaických modulů.
Poskytuje výrobcům fotovoltaických pásek integrované výrobní řešení zaměřené na řízení procesu, konzistenci produktu a efektivitu výroby.

Často kladené otázky

1.Jaký je rozsah velikostí hotového výrobku?

Hotová šířka: 3-8 mm.

Hotová tloušťka: 0,2-0,4 mm.

2.Jaké jsou rozsahy tolerance a mechanických vlastností?

Tolerance šířky: ±0,085 mm.

Tolerance tloušťky: ±0,01 mm.

Pevnost v tahu: ≥260 MPa.

Mez kluzu: 90-130 MPa.

3.Jaký způsob pocínování se používá?

Linka používá žárové pocínování s plným pokrytím kolem stuhy, včetně obou bočních okrajů.

4.Jak se měří šířka a tloušťka produktu?

Čtvrtá stolice čtyřstolicové válcovny je vybavena dvěma laserovými měřicími systémy, jedním pro měření šířky a jedním pro měření tloušťky. Naměřená data lze zobrazit na HMI.

5.Jaké materiály lze zpracovat?

Výrobní linka PV přípojnicové pásky je určena hlavně pro měděný drát TU1 bez obsahu kyslíku. Přizpůsobené konfigurace mohou být poskytnuty podle různých slitin mědi, rozměrů produktu a speciálních požadavků na pásky.
