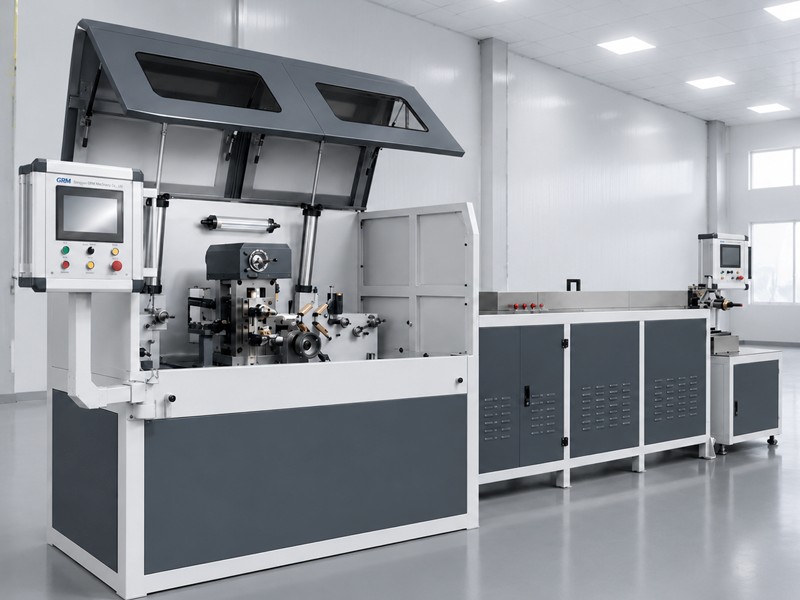

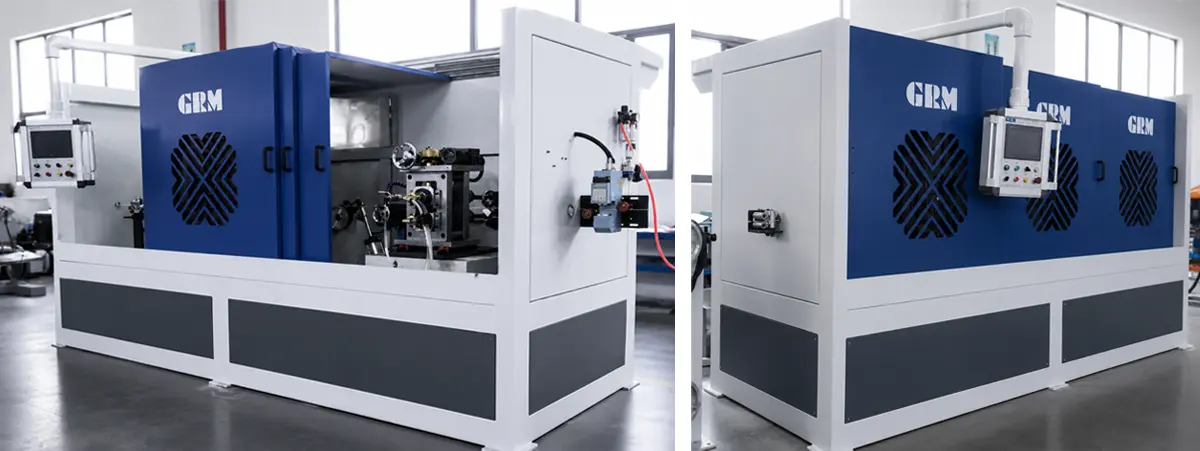

Mikroválcovací jednotka obdélníkového drátu
GRM Rectangular Wire Micro Rolling Unit je navržena pro přesné válcování jemného kulatého kovového drátu na vysoce přesný obdélníkový drát prostřednictvím kontinuálního víceprůchodového procesu válcování za studena.Systém je vyvinut pro výrobu jemného pravoúhlého drátu pro miniaturní cívky, přesné vodiče vinutí, součásti plochého drátu pro lékařské vodicí dráty, vodivé prvky senzorů a další mikroprofilované kovové části vyžadující stabilní rozměry a čistý povrch.Jako specializovaný výrobce přesného válcovacího zařízení poskytuje GRM přizpůsobená řešení pro mikroválcování pro měděný drát, slitinový drát a další jemné kovové materiály podle různých výrobních požadavků.
Odeslat dotaz
Popis výrobku
GRM Micro Rolling Unit je navržena pro kontinuální přeměnu jemného kulatého drátu napřesný obdélníkový dráts úzkým rozsahem tloušťky a vysokým poměrem šířky k tloušťce.
Výrobní proces integruje aktivní odvíjení, víceprůchodovou válcovací deformaci, synchronizaci napětí, inline kontrolu rozměrů, volitelný systém čištění a přesné navíjení cívky do jedné kontinuální výrobní sekvence.
Ve srovnání s konvenčním velkým válcovacím zařízením je mikroválcovací systém speciálně vyvinut pro vodiče malých rozměrů, kde opakovatelnost rozměrů, redukce a kvalita povrchu přímo ovlivňují následné formovací, navíjecí a montážní procesy.
Výrobní kapacita
Zařízení je vhodné pro výrobu ultrajemných pravoúhlých drátů a mikro plochých vodičů s přísnou kontrolou tolerance pro vysoce přesné aplikace.

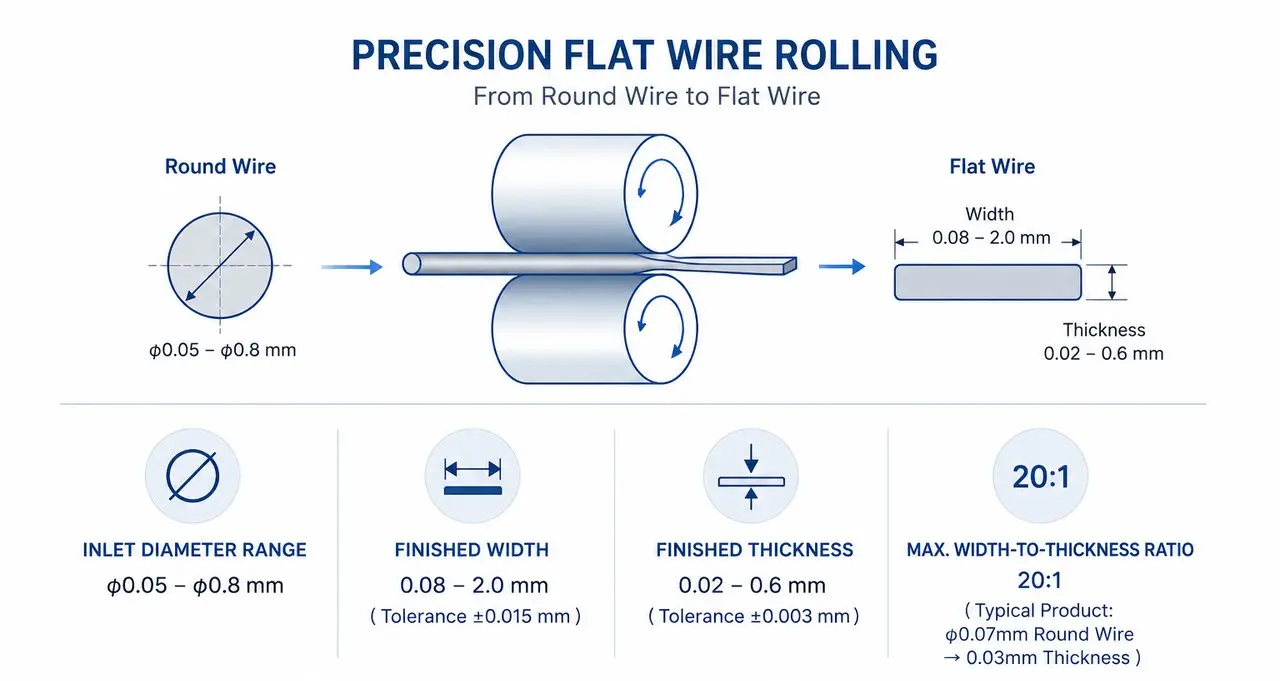

Technické parametry
|
Technická položka
|
Specifikace / Dostupné údaje
|
|
Průměr vstupního drátu
|
0,05-0,8 mm
|
|
Hotová šířka
|
0,08-2,0 mm
|
|
Hotová tloušťka
|
0,02-0,6 mm
|
|
Maximální poměr šířka/tloušťka
|
20:1.
|
|
Mechanické provedení maximální rychlost
|
200 m/min.
|
|
Chlazení a mazání
|
Sprejové chlazení s filtračním cirkulačním systémem
|
|
Řídící systém
|
Provozní rozhraní HMI s monitorováním výroby v reálném čase
|
|
Konfigurace stroje
|
Přizpůsobeno podle požadavků projektu
|
Standardní výrobní tok
- Aktivní výplata

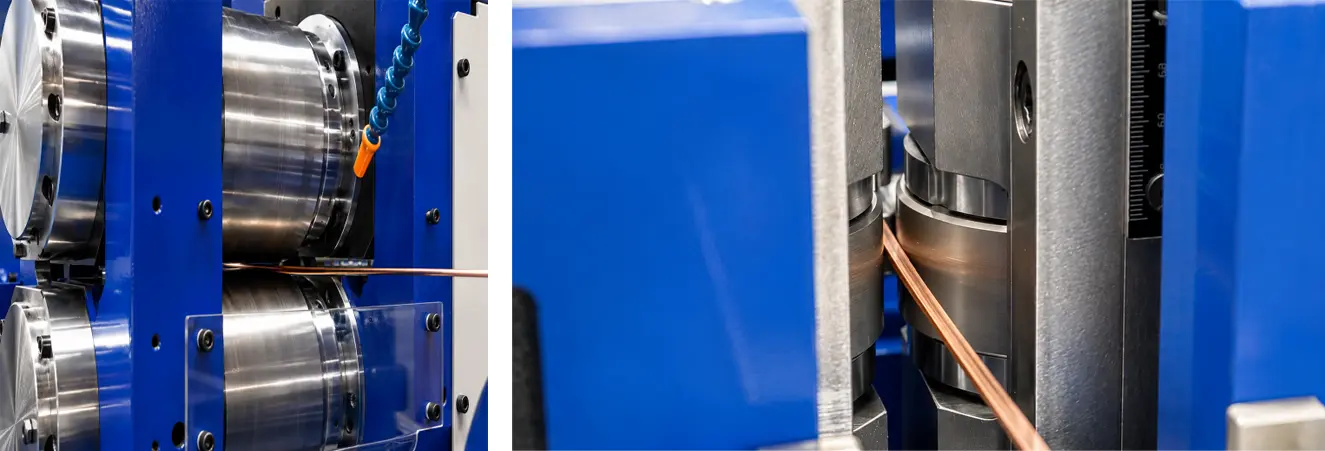

- Válcovna GRM160
- Tanečnice po válcovně
- Inline kontrola
- Válcovna GRM90
- Inline čištění + sušení (volitelné)

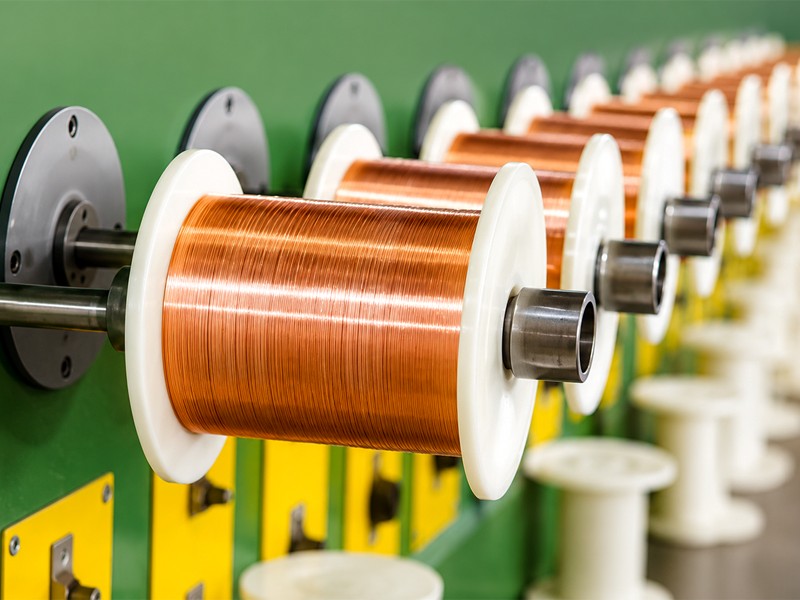

- Spooler
Inteligentní řídicí systém
- Centralizovaný operační systém HMI pro kompletní řízení linky
- Monitorování rychlosti válcování, napětí a stavu výroby v reálném čase
- Rychlý přístup k nastavení pro korekci rolovacích parametrů
- Vizuální zobrazení kompletní sekvence výrobního procesu
Aplikace
Mikroválcovací jednotka obdélníkového drátu je široce používána v průmyslových odvětvích vyžadujících vysoce přesné jemné obdélníkové vodiče.

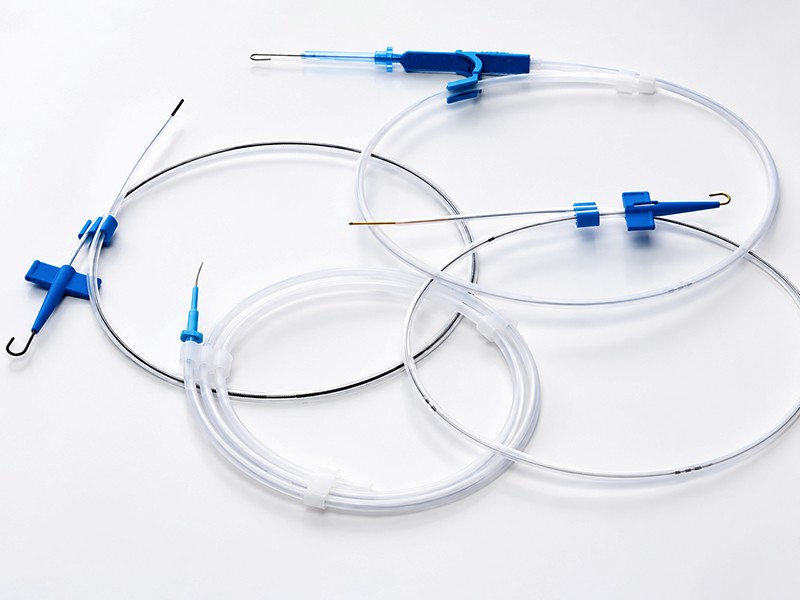

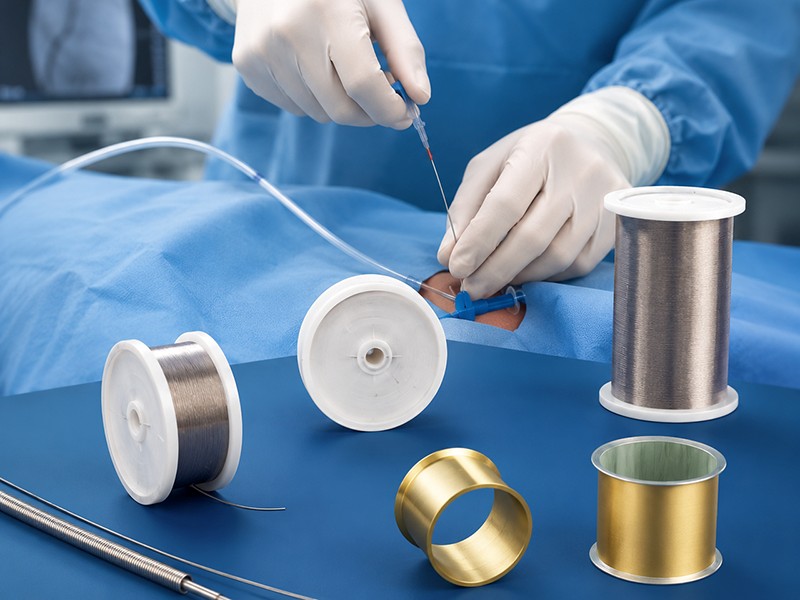

Lékařský vodicí plochý drát
Vodiče vinutí miniaturního transformátoru

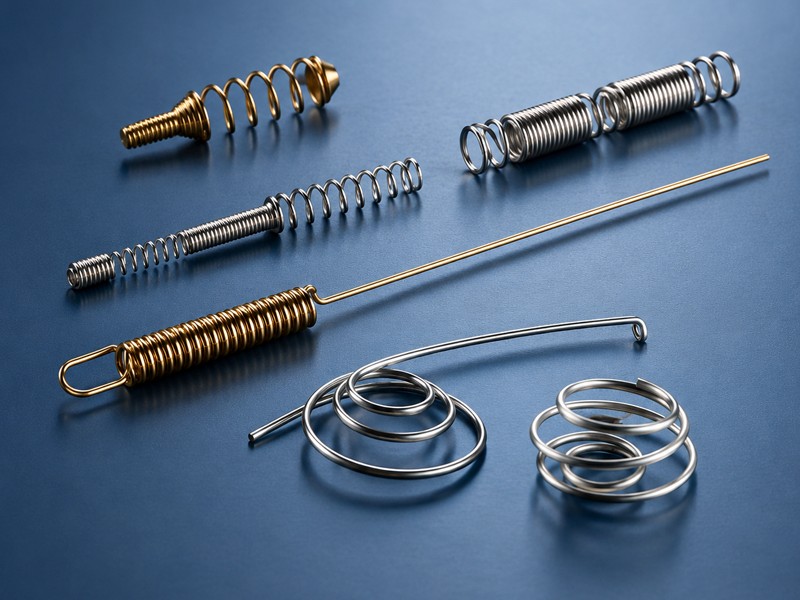

Přesné vodivé pružinové komponenty
Vodivé prvky snímače
Výroba vysoce hodnotných slitinových vodičů
Časté dotazy pro týmy nákupu a inženýrství
|
Otázka
|
Odpověď
|
|
Jaký materiál dokáže stroj zpracovat?
|
Poskytnutý zdroj konkrétně zmiňuje měděný kruhový tažený drát. Ostatní materiály by měly být přezkoumány podle třídy, tvrdosti a plánu redukce.
|
|
Lze linku přizpůsobit?
|
Ano. Po obdržení cílového sortimentu může GRM přizpůsobit uspořádání linky, kontrolní body, specifikaci odběru a pomocné systémy.
|
|
Jaké informace jsou vyžadovány pro cenovou nabídku?
|
Materiál, průměr vstupního drátu, konečná šířka/tloušťka, tolerance, rychlost výroby, typ cívky, dostupná podlahová plocha a požadované standardy.
|
|
Obsahuje linka inline čištění?
|
Ano, popsaný proces zahrnuje inline čištění, sušení a filtraci kapaliny postřikem.
|
|
Může GRM poskytnout řešení na klíč?
|
Ano. GRM může poskytnout přizpůsobenou výrobní linku, technický návrh, dodávku, pokyny k instalaci, uvedení do provozu a podporu školení.
|
|
Které parametry ještě potřebují potvrzení?
|
Valivá síla, instalovaný výkon, rozměry linky, hmotnost zařízení, konečná verze norem, dodací lhůta a přejímací procedura.
|
Proč zvolit GRM?
Řešení přesného válcování pro stabilní a vysoce přesnou výrobu drátu
20+
let
Rolling Experience
Odborné znalosti v oblasti přesného válcování, zploštění drátu, integrace tažení a válcování a řízení napětí.
Přizpůsobené
Konfigurace linky
Řešení na míru založená na materiálu, velikosti drátu, toleranci, rychlosti a výrobní kapacitě.
100+
Instalované linky
Osvědčené aplikace ve výrobě pásek PV, drátů MBB, měděných plochých drátů a přesných vodičů.
Životní cyklus
Technická podpora
Podpora pro instalaci, uvedení do provozu, školení, náhradní díly a upgrady zařízení.
Vysoká přesnost
Přesná kontrola tloušťky, šířky, napětí a kvality povrchu.
Flexibilní design
Modulární uspořádání zařízení pro různé velikosti drátů a procesní trasy.
Spolehlivý servis
Technická podpora pro instalaci, údržbu a budoucí upgrady.
