Fotovoltaická Válcovna svařovacích pásů

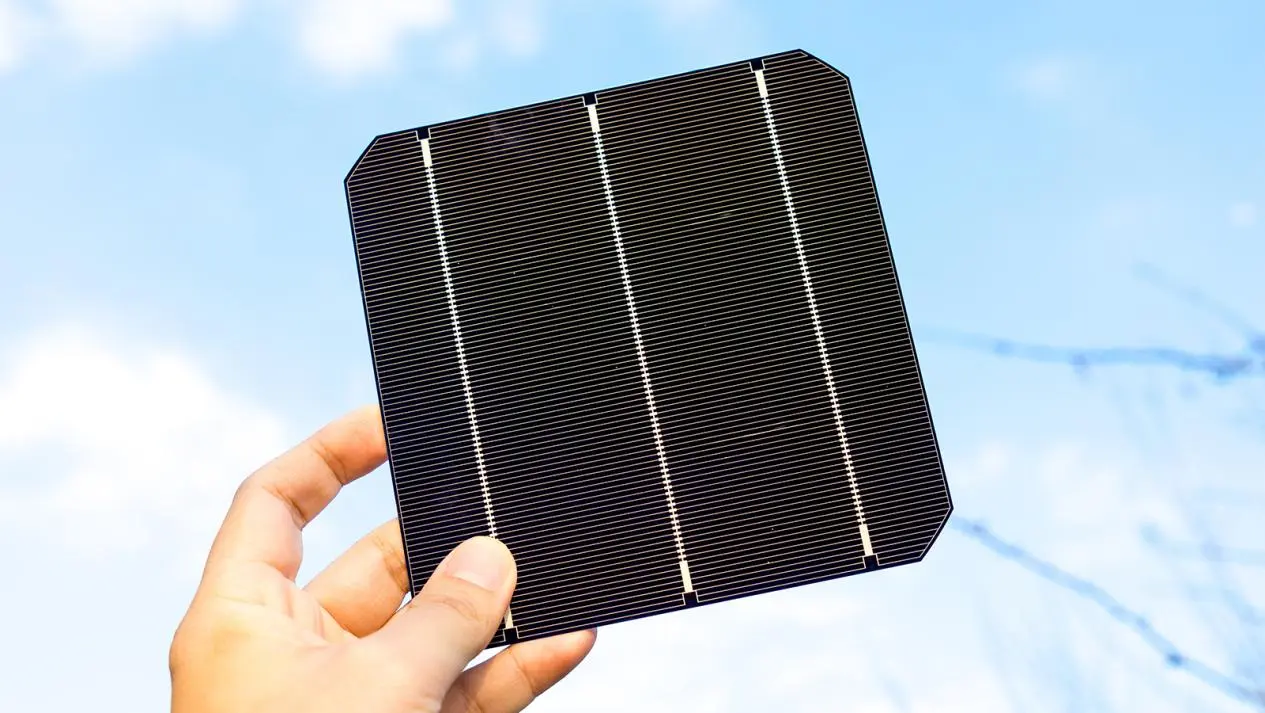

Čínská fotovoltaická válcovna pro svařování pásů vyráběná továrnou GRM Rolling Mill je speciální produkt z plochého drátu používaný k připojení solárních článků ve fotovoltaických modulech. Skládá se z měděného substrátu a povrchového nátěru. Měděným substrátem je obvykle vysoce čistá bezkyslíkatá měď nebo červená měď T2 s obsahem mědi ≥ 99,99 % a vodivostí ≥ 98 %. Má dobrou vodivost a určitou pevnost, což může zajistit efektivní přenos proudu.

Odeslat dotaz

Popis výrobku

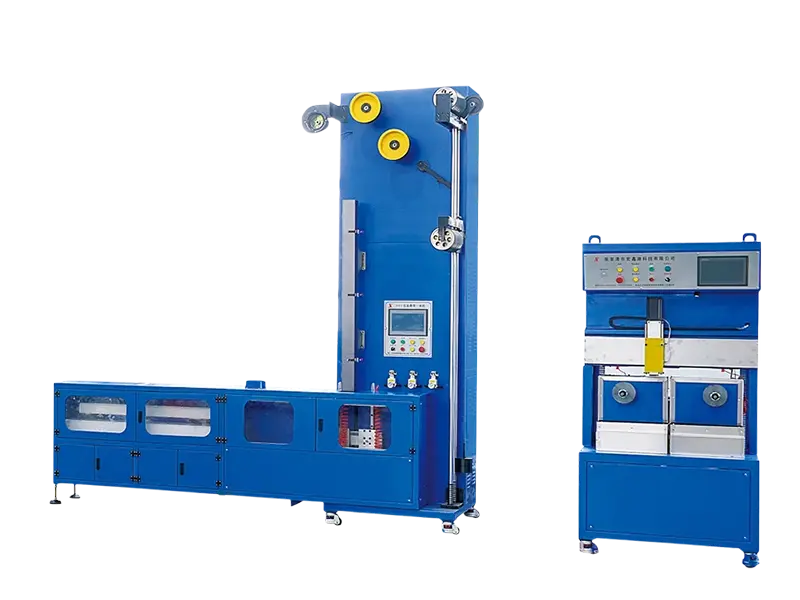

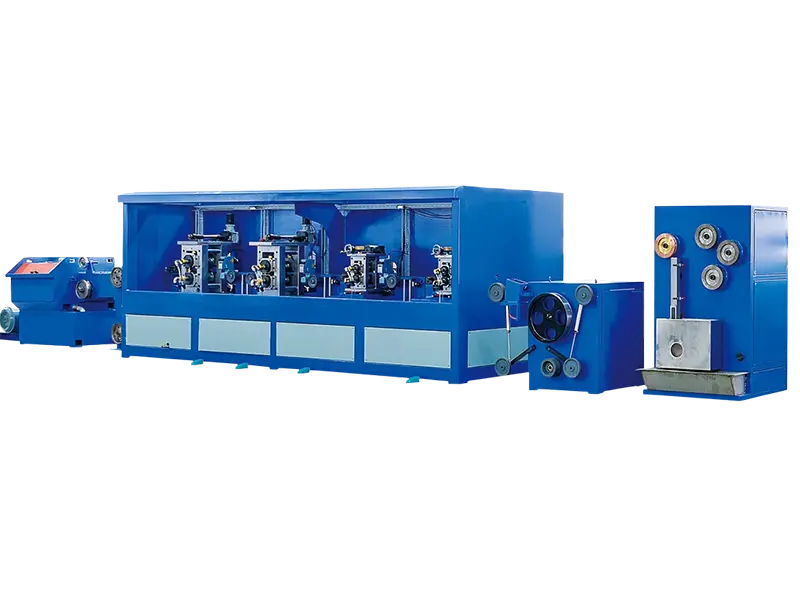

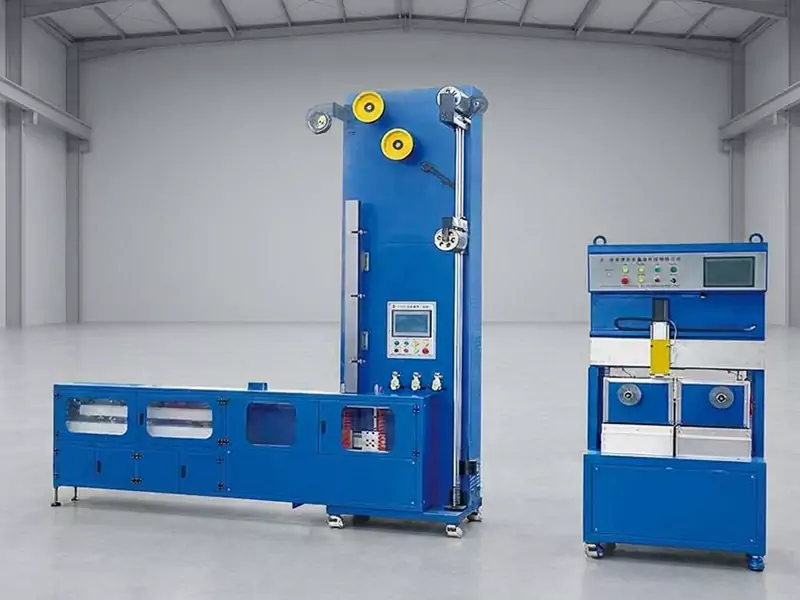

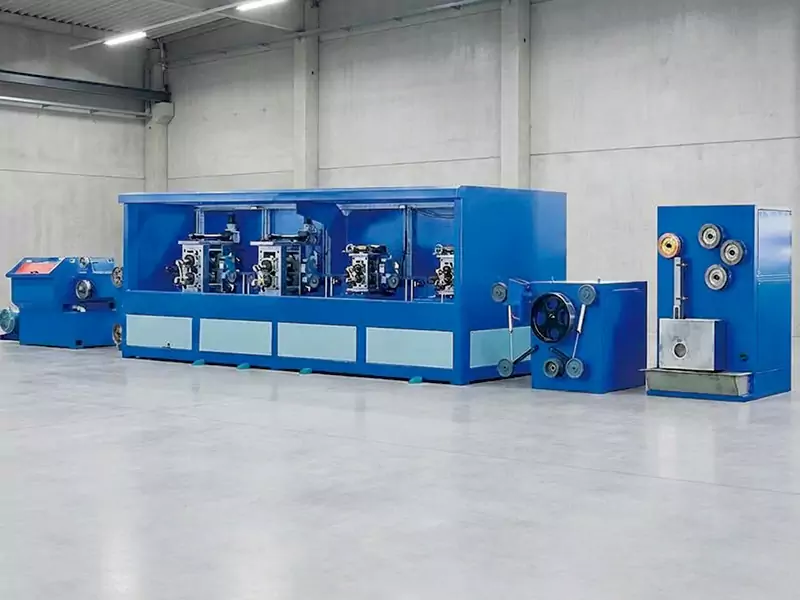

Odolný fotovoltaický lis na válcování svařovacích pásů od dodavatele integrovaného stroje GRM Rolling Mill nezávisle vyvinutý naší společností je špičkové inteligentní zařízení speciálně navržené pro fotovoltaický průmysl. Integruje základní funkční moduly, jako je plně automatický systém kladení drátu, víceprůchodové přesné válcování, inteligentní řízení napětí, kontinuální žíhání a navíjení ve dvou stanicích.

Jako špičkový vysokorychlostní a vysoce přesný integrovaný stroj s přípojnicemi může toto zařízení realizovat plně procesní integrovanou výrobu od ¢3mm měděných surovin až po hotové výrobky (šířka 3~8mm, tloušťka 0,2~0,45mm), s maximální provozní rychlostí 250 m/min, dokonale vyhovující přísným požadavkům velkokapacitní výroby modulů s vysokou přesností a vysokou stabilitou fotovoltaiky.

Typický procesní tok

1. Proces válcování plochého drátu (použitelný pro integrovaný stroj s fotovoltaickou svařovací páskou-konvexní páska)

Výplatní drát - vícerežimové tažení drátu - přesné kalandrování - online detekce a kontrola - jednorežimové tažení - CNC odizolování - vysokorychlostní pocínování - kontinuální žíhání (ochrana dusíku) - navíjení konstantním napětím

Technické parametry

Výrobky z PV stuhy	Parametr	Průmysl Norma	Jiná společnost	GRM
Standardní propojení PV Stuha	Tloušťka povlaku	±5μm	25±5μm	25±3μm
	Tloušťka hotového výrobku	20,01 mm	20,015 mm	20,01 mm
	Šířka hotového výrobku	±0,05 mm	±0,05 mm	±0,05 mm
	Pevnost v tahu	≥110 Mpa	≥150 Mpa	≥170 Mpa
	Prodloužení	≥15 %	≥25 %	≥25 %
	Mez kluzu	≤ 70 MPa	≤ 70 MPa	62,68 MPa
	Srpovitý ohyb	≤5 mm/m	≤4 mm/m	≤4 mm/m
	Odpor	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230 Ω
	Odolnost proti stárnutí	-	-	DH2000

Technické výhody

Vysoká přesnost: tolerance tloušťky ±0,01 mm, přizpůsobení přísným standardům fotovoltaických svařovacích pásků

Vysoká účinnost: 250 m/min vysokorychlostní válcování, k dispozici vysoce kvalitní fotovoltaická válcovna svařovacích pásů

Multi-materiálová adaptace: kompatibilní s mědí, hliníkovou slitinou atd., silná škálovatelnost

Drsnost povrchu Ra≤0,2μm (snižuje riziko prasknutí baterie)

Typické aplikace:

• Fotovoltaické pole: hromadná výroba fotovoltaických svařovacích pásků a přípojnic, které pomáhají součástem vést elektřinu efektivně.

• Zakázkové zpracování přípojnic speciálního tvaru (trojúhelníkový/lichoběžníkový průřez)

• Elektronický průmysl: vysoce přesné zpracování plochých drátů, vhodné pro transformátory, induktory a další komponenty

Přizpůsobený design a poprodejní servis

• Přizpůsobené služby: parametry jako počet průchodů, materiál formy a rychlost tažení lze upravit podle specifických potřeb zákazníků.

• Upgrade zařízení: podpora přidání průchozích modulů v pozdější fázi, aby vyhovovaly potřebám rozšíření kapacity nebo upgradu procesu.

• Náklady na údržbu: Čím více průchodů, tím vyšší jsou náklady na formu a údržbu, ale účinnost jednoho zpracování se výrazně zlepší. Doporučuje se provést rozumnou volbu na základě rozsahu výroby.

Vítejte, kontaktujte nás a získejte další informace o Válcovně fotovoltaických svařovacích pásů!
